DigiEfx board（デジタルオーディオ処理ボード）の取扱説明書です。

概要

DigiEfx boardは、ESP32S3を搭載した小型マイコンボード「Seeed Studio XIAO ESP32-S3 Plus」と、ADコンバータおよびDAコンバータを内蔵したIC「COOLAUDIO V4220M」を使ったデジタルオーディオ信号処理用のプリント基板です。

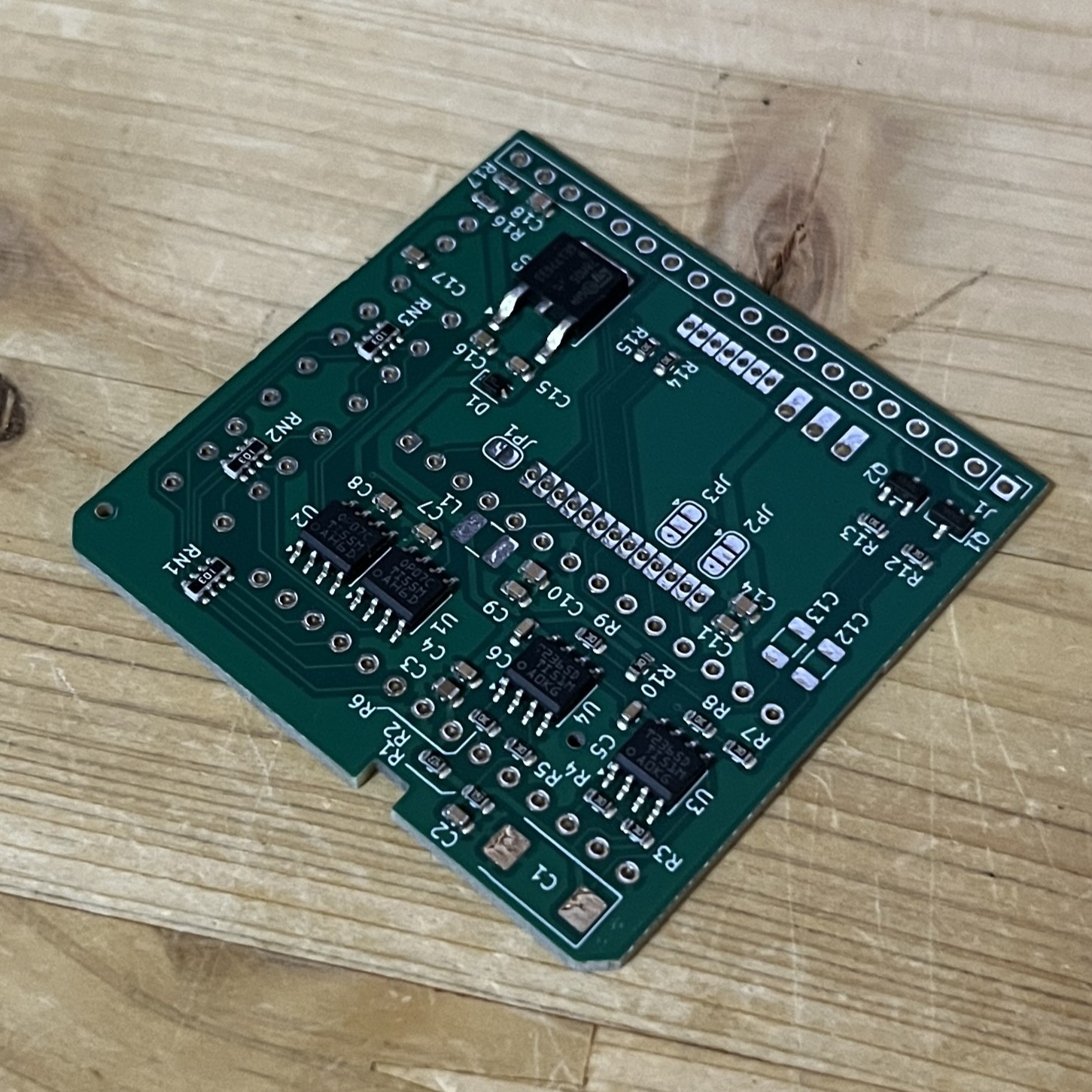

基板上にはESP32S3とV4220Mを使用したデジタルオーディオ処理を行うために必要な入力バッファアンプ、DA変換時に発生する高周波ノイズをカットするためのローパスフィルタ、5V電源を生成する電圧レギュレータ、アンプ回路で使用するためのバイアス電圧分圧回路などが表面実装部品を使って実装されています。

回路図や部品リスト、組み立て時の注意点などはGitHubで公開しています。

配布基板のバージョン履歴

• v1.0.0：2026年7月5日に開催された、Pedal Geek Meeting東京2026で販売したバージョンです。

部品の実装

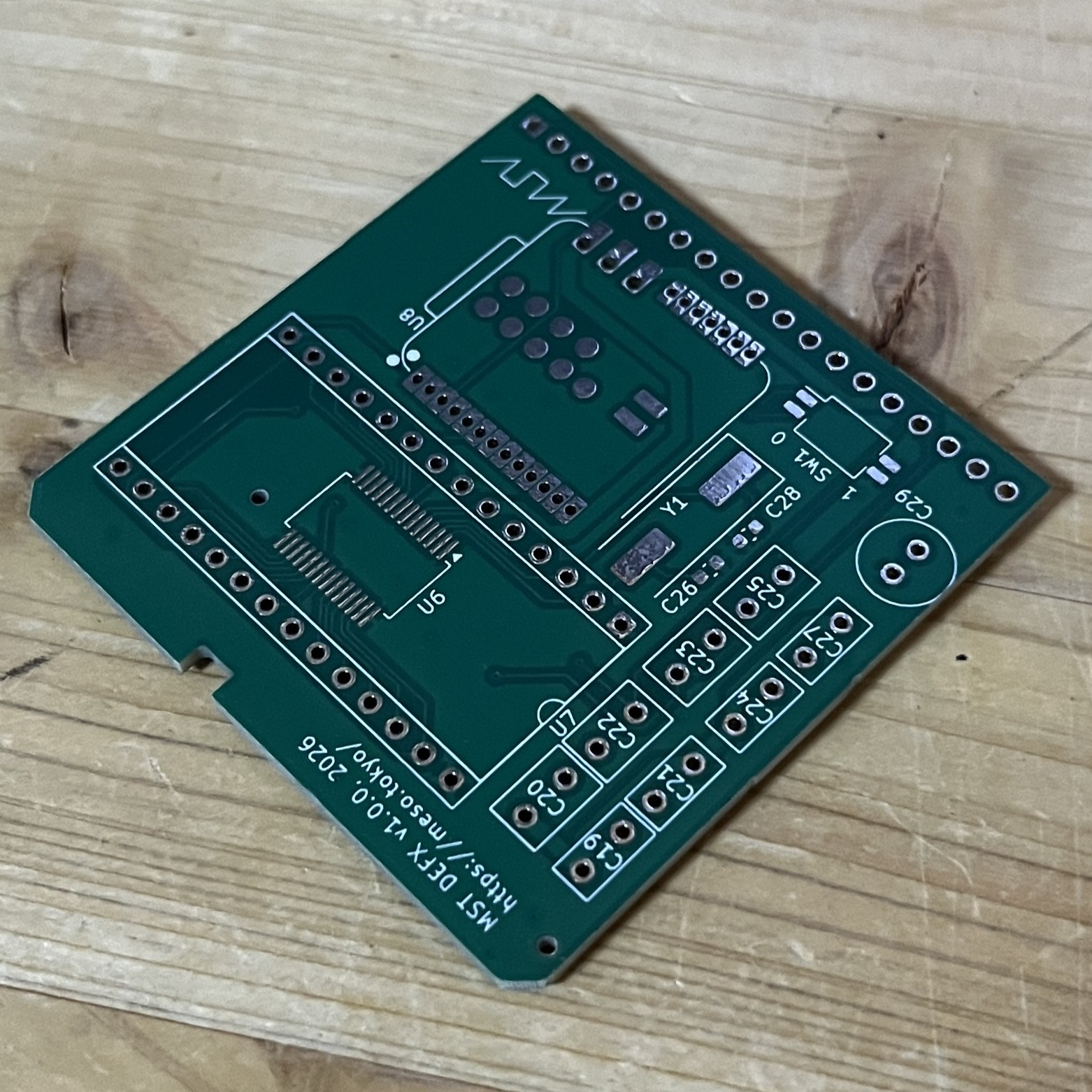

v1.0.0では以下の部品が実装されていませんので、購入者側で部品の調達および実装を行う必要があります。これらの部品は下記のURL欄に記載しているリンク先で購入できます。

部品種別	値	Reference	数量	URL
電解コンデンサ	100u	C1	1	https://akizukidenshi.com/catalog/g/g117422/
電解コンデンサ	100u	C29	1	https://akizukidenshi.com/catalog/g/g108290/
薄膜高分子積層コンデンサ（PMLCAP）	1u	C12,C13	2	https://akizukidenshi.com/catalog/g/g130026/
フィルムコンデンサ	680p	C19,C21,C24,C27	4	https://akizukidenshi.com/catalog/g/g115042/
フィルムコンデンサ	150p	C20,C22,C23,C25	4	https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-5X8Y
セラミックコンデンサ	22p	C26,C28	2	C1653
ピンヘッダ	CTRL_BUS	J1	1	https://akizukidenshi.com/catalog/g/g100167/
インダクタ	10u	L1	1	https://akizukidenshi.com/catalog/g/g114977/
DIPスイッチ	SW_DIP_x02	SW1	1	https://akizukidenshi.com/catalog/g/g108928/
コーデックIC	V4220M	U6	1	https://akizukidenshi.com/catalog/g/g113364/
マイコンボード	XIAO-ESP32-S3 Plus	U8	1	https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-6TTN
水晶振動子	12.288MHz	Y1	1	https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-6WTG
ピンヘッダ	1.27mm	-	1	https://akizukidenshi.com/catalog/g/g103865/
ピンソケット	1.27mm	-	1	https://akizukidenshi.com/catalog/g/g103872/
ロープロファイルピンヘッダ	2.54mm	-	1	https://akizukidenshi.com/catalog/g/g102900/
ピンソケット（低メス）	2.54mm	-	1	https://akizukidenshi.com/catalog/g/g100661/
ICソケット	28P 600mil	-	1	https://akizukidenshi.com/catalog/g/g100033/
DIP変換基板	TSSOP28ピン(0.65mm)・SOP28ピン(1.27mm)	-	1	https://akizukidenshi.com/catalog/g/g110438/

なお、DIP変換基板およびICソケットを使用せずに基板上に直接V4220Mをハンダ付けすることも可能です。
