Eurorack Modular Synthesizer Case Designer

モジュラーシンセサイザー用ケース制作のためのデザインツールです。https://modesign.meso.tokyo/からアクセスできます。

概要

ユーロラックフォーマット（3U）のモジュラーシンセサイザー向けケースを自作する際には、レールをケースに取り付ける作業が必要になります。このとき、レール全面のネジ穴の縦の間隔が122.5mmになるように固定しなければならないのですが、レールによって側面の固定用ネジの位置が異なるため、ケース側面に穴あけをする際に若干面倒な計算をする必要があります。Eurorack Modular Synthesizer Case Designerは、レールの種類とケース側面のサイズなどを指定するだけで、この穴あけの位置を自動計算して表示するツールです。

仕様

現在、次のレールに対応しています。

Takachi FFR-43N
Takachi FFR-43E
Takachi FFR-43B
Takachi FSR-43E（2段/3段時のみ選択可能）
Takachi FSR-43B（2段/3段時のみ選択可能）
VECTOR VectorPak T-Strut

これ以外のレールも寸法（と図面）さえ分かれば対応可能です。必要であればお問い合わせください。

また、最大で3段までのケースを設計できます。段数は「Layout」-「Number of rows」で選択できます。

使い方

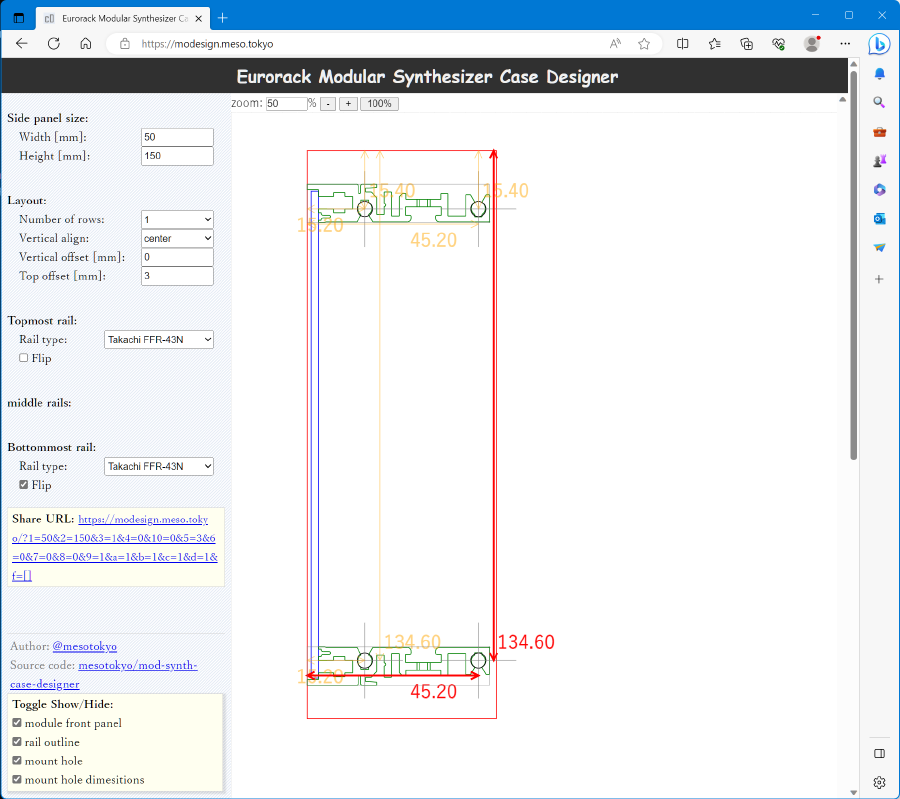

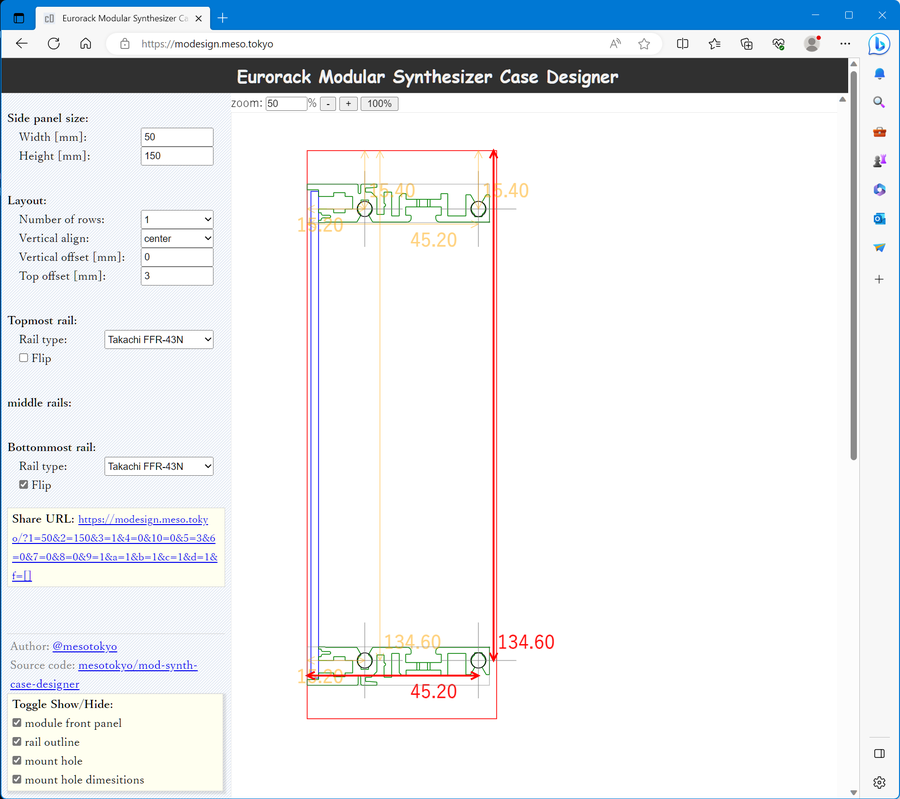

まず、「Side panel size」でケース側面の寸法を入力します。「Layout」では段数やレールを配置する位置（center/top/bottom）の指定、全体的な位置調整（「Vertical offset」で縦方向、「Top offset」で横方向（＝奥行方向）が可能です。

「Topmost rail」「middle rails」「Bottommost rail」で使用するレールを選択します。

「Share URL」では現在の設定を呼び出せるURLが表示されます。

ソースコード

ソースコードはGitHibで公開しています。
